皖公网安备 34030002020670号

安徽百特新材料科技有限公司
新浪微博 新浪微博 腾讯微博 腾讯微博 收藏本站 在线留言 网站地图
您好,欢迎来到安徽百特新材料科技有限公司官网

全国咨询热线:400-0552-968

个性化订制: 施工承包商房地产开发商建筑设计师经销咨询政府工程

安徽百特资讯文章
当前位置:首页 » 百特资讯中心 » 建材百科 » 真空绝热板的性能指标与试验方法

真空绝热板的性能指标与试验方法

返回列表 来源:发布日期:2020-08-20 15:55 | 加入收藏关注:5

建筑围护结构造成的热损失约60%都是墙体造成的,做好墙体的保温隔热对建筑节能影响很大,外墙保温材料发展至今种类很多,按照内在可分为无机类、有机类和复合类,外墙保温技术也有内保温、外保温和夹心保温等。

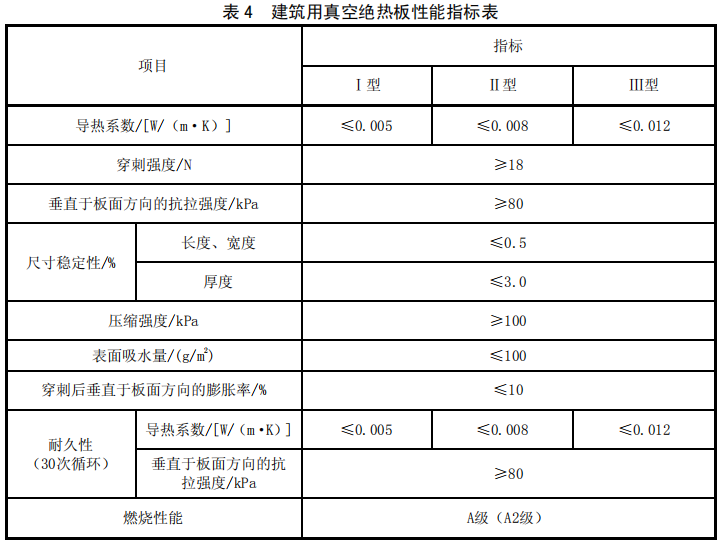

每一种材料都有各自性能指标要求,如真空绝热板有导热系数、穿刺强度、抗拉强度、尺寸稳定性、压缩强度、吸水性能、膨胀率、耐久性、燃烧性能等内容。


生产的产品除了要满足企业自身标准外,还应符合行业标准甚至国家标准,由具有相关资质的检测机构采用抽检的方式进行检验,试验方法如下:

1.试验环境。空气温度(23±2)℃,相对湿度(50±10)%。

2.试样。真空绝热板需完整,不得切割。全部试样应为统一规格尺寸,随机抽取。

3.外观。采用目测法进行。

4.尺寸偏差。采用钢直尺、卷尺、外径千分尺、游标卡尺进行测量。

5.导热系数。按照GB/T 10295的规定进行,计量或测量区域应位于试样中心部位。

6.穿刺强度。按照GB/T 10004-2008中规定方法进行,钢针直径为1.0mm,钢针球形顶端半径为0.5mm,穿刺点应为试样中心部位。

7.抗拉强度。使用粘结剂将尺寸为100*100mm拉拔钢板粘贴于试样上表面中心部位,待粘结剂固化后,再将相同的拉拔钢板粘贴于试样下表面中心部位,两个拉拔钢板应轴向通信,粘结剂固化后进行拉拔试验。

8.尺寸稳定性。按照GB/T 8811规定的方法进行产品长度、宽度、厚度的测量。

9.压缩强度。按照GB/T 8813规定的方法进行,试验受力区域应位于试样中心部位,以每分钟压缩试样初始厚度10%的速率压缩试样,形变零点取压缩应力为25N所对应的形变,测定力值取相对形变10%时的压缩应力。

10.吸水性能。按照GB/T 5486规定的方法进行表面吸水量的测定。

11.膨胀率。按第4步测量穿刺前试样厚度,按第6步将试样穿刺,在标准环境下水平放置24h,再测量穿刺后的厚度,经计算得出。

12.耐久性。将试样浸水1d,取出后用湿毛巾擦掉表面吸附水,然后放在高低温交变湿热试验箱中进行湿热冷冻循环30刺,取出后在标准环境下防止2d。主要测试产品的导热系数和抗拉强度的变化。

13.燃烧性能。按照GB/T 5464或GB/T 14402、GB/T 20284规定的方法进行试验,按照GB 8624规定的方法进行判定。

产品的检验分为出厂检验和形式检验,正常情况下,出厂检验每批进行一次,型式检验每年进行一次,只有全部检验项目合格才能成为合格的产品。建筑节能保温是实现社会可持续发展的有效手段,不过现今仍旧存在不合格品使用或至外墙脱落等安全事故存在,研发生出更高质量的产品是行业所需,提高对产品检验的重视,加强检测中的检测力度,保证产品检验结果的可信度也是重中之重。


推荐阅读
百特无机真空保温板性能优异施工方便

百特无机真空保温板性能优异施工方便

百特无机真空保温板设计厚度很薄,相较于之前使用的保温材料,施工相当方便,施工周期短,减少墙体负重,安全性好;百特公司为我们提供完善的保温施工方案和现场技术指导,...

查看详情立即咨询

他们都在看

最近阅读

热门关键词: AB石墨聚苯板冰柜保温冷库保温冷藏车保温船舶保温外墙外保温建筑内保温屋面保温

皖公网安备 34030002020670号
