皖公网安备 34030002020670号

安徽百特新材料科技有限公司
新浪微博 新浪微博 腾讯微博 腾讯微博 收藏本站 在线留言 网站地图
您好,欢迎来到安徽百特新材料科技有限公司官网

全国咨询热线:400-0552-968

个性化订制: 施工承包商房地产开发商建筑设计师经销咨询政府工程

安徽百特资讯文章
当前位置:首页 » 百特资讯中心 » 行业新闻 » 在保温板失火引起重视之前,它的最大问题其实是“脱落”

在保温板失火引起重视之前,它的最大问题其实是“脱落”

返回列表 来源:发布日期:2017-04-18 09:31 | 加入收藏关注:5

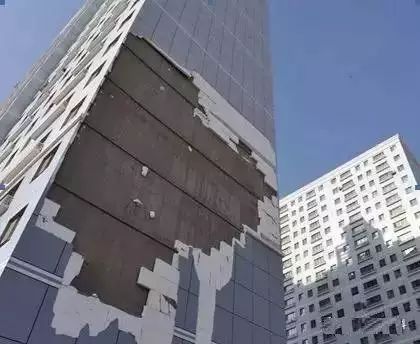

保温板失火引起重视之前,外保温系统最令人头疼的问题其实是“脱落”,根据既有的经验教训来看,外保温材料的失火事故多发生在在建建筑中,这个时候人们还没有入住,出现了什么事故问题还能够及时去整改,当然,建设方的工期和成本肯定要增加了。而对于已经建成的建筑,在人们普遍入住的情况下,外保温系统发生一些事故需要维修的话,麻烦就大了。外保温和饰面层发生大面积脱落,很可能会砸伤行人,引起不小恐慌。

在外保温工程界,困扰人们的技术问题,第一个被想到的肯定是外保温脱落。至于保温材料失火,更多的是现场管理与协调配合不当,出现了导火索。

今天我们总结提炼一下外保温系统出现脱落的一系列原因,希望广大保温行业的朋友一起关注和改善墙体工程节能质量水平。

外保温系统脱落原因分析。

   1.基层结构因素

(1)沉降不均匀破坏。在较长、较大建筑物结构伸缩缝附近,易造成保温层空鼓或局部脱落。

(2)框架结构砌体变形。框架结构外墙在砼梁柱和砌体接缝处、易发生因砌体变形而造成的保温层破坏。

(3)脚手架洞口等未砌实,形成保温层局部基层不牢而破坏。

(4)外墙装饰构件固定不牢、移位,形成推拉作用,致使保温层局部空鼓、裂纹后长期渗水,出现空鼓或局部脱落。

   2.保温构造层因素

(1)保温板保温层。找平砂浆与主体墙空鼓,特别是长时间渗水,容易发生持续性空鼓扩大,使保温层连带空鼓或局部破坏;保温板表面荷载过大,极易直接剥离保温层造成脱落;对负风压抵抗措施采用不合理,极易形成某些保温板块被风压破坏而空鼓、脱落;建筑装饰造型构造由于和周围构造形成较大的应力结构而发生裂纹、空鼓、长期渗水、冻胀等,久之形成空鼓或脱落。


(3)浆体材料保温层。墙体界面处理不当,墙体均应用界面砂浆处理后再涂抹浆体保温材料,否则易造成保温层直接空鼓或界面处理材质失效,形成界面层与主体墙空鼓,连带形成保温层空鼓;保温层无有效约束而致荷载破坏,保温层表面荷载较大的,应对保温层进行有效约束,分散荷载承受。

   3.保温材料性能因素

(1)保温板材:保温板密度太低,生产时掺入大量再生回收料或粉化严重,使保温板和主体墙形成“假粘”或自身“粉身碎骨”而局部空鼓、脱落;保温板自身应力太大,加之不合理粘贴方式或胀缩等因素,形成负风压造成局部空鼓或保温板损坏。

(2)保温板表面光滑,可粘接性差,与粘结砂浆之间的粘结强度低,脱落面出现在保温板与粘结砂浆层及与抹面砂浆层交接面上,典型的例子就是表面粘接性差的XPS板。

(3)保温浆料:保温材料质量不合格,极易发生粘接不良或日久失效造成空鼓;胶粉料存放时间过长或受潮初凝使其失效,使用时造成粘接强度降低。

   4.配套产品因素

(1)保温板粘接胶浆等配套产品:粘接胶浆和锚钉直接影响保温层的粘接牢固程度,也是当前产生外保温工程质量问题的主要原因。粘接胶浆种类混杂,无法满足粘接保温板可靠性要求;胶浆级配不合理造成综合性能下降;锚钉选用不合理造成潜在空鼓,移位或脱落。


(2)浆体保温材料配套产品:浆体保温层贴砖或与保温板复合时,钢网和主体墙连接产品选择不当形成无效连接。根据不同墙体应使用专用尼龙钢钉等具有可靠连接效果的配套产品。

   5.施工因素

(1)浆体保温层施工影响因素:基层墙体处理不当,如粘土砖墙未提前淋水湿润直接涂抹时,或未清理表面油污等附着物时,一次涂抹面积过大或速度太快未压实而致局部空鼓;现场造成浆体保温材料级配不合理影响粘接强度,形成施工时局部空鼓或破坏等潜在缺陷;涂抹方法错误易造成局部空鼓发生;违反操作规程施工造成局部空鼓。

(2)粘接保温板施工因素:点粘方式时,粘接面积小于30%%又无锚钉固定时,形成潜在空鼓松动隐患;条粘方式时,粘接胶浆沟槽部分尺寸太小而弥死,满粘或保温板拼缝用胶浆粘死,形成排水、排气不畅及胀缩应力造成内压剥离性空鼓;钉粘结合方式时,粘接胶浆过稀粘接后马上安装锚钉压力太大,使保温板“变形开胶”假粘合,锚钉与墙形成无效连接,形成潜在破坏可能;人为因素影响:施工时不负责地采用对某些板不认真涂胶的"花粘"现象;低温或雨雪天气无防护措施强行施工,使粘接层浸水或受冻,而改变性能形成隐患。

6.其他影响因素

(1)保温层施工后,后期门窗、空调、落水管等其他工种的施工安装造成人为破坏。

(2)应涂密封胶处未密封,保温层长期渗水浸润受冻。

(3)其他装修施工时的人为撞击等。

以上这些因素对粘接保温层和浆体保温层,都会直接或间接造成破坏。虽然短期不会形成严重破坏,但对几十年使用期限的工程来说,是决不能忽视其影响的。

推荐阅读
百特无机真空保温板性能优异施工方便

百特无机真空保温板性能优异施工方便

百特无机真空保温板设计厚度很薄,相较于之前使用的保温材料,施工相当方便,施工周期短,减少墙体负重,安全性好;百特公司为我们提供完善的保温施工方案和现场技术指导,...

查看详情立即咨询

他们都在看

最近阅读

热门关键词: AB石墨聚苯板冰柜保温冷库保温冷藏车保温船舶保温外墙外保温建筑内保温屋面保温

皖公网安备 34030002020670号
